系统概述：
变电站综合自动化系统软件是指通过执行规定功能来实现某一给定目标的一些相互关联单元的组合。功能的综合是其区别于常规变电站的最大特点，它以计算机技术为基础，以数据通讯为手段，以信息共享为目标。
通过变电站综合自动化系统软件内各设备间相互交换信息、数据共享，完成变电站运行监视和控制任务。变电站综合自动化替代了变电站常规二次设备，简化了变电站二次接线。变电站综合自动化是提高变电站安全稳定运行水平、降低运行维护成本、提高经济效益、向用户提供高质量电能的一项重要技术措施。

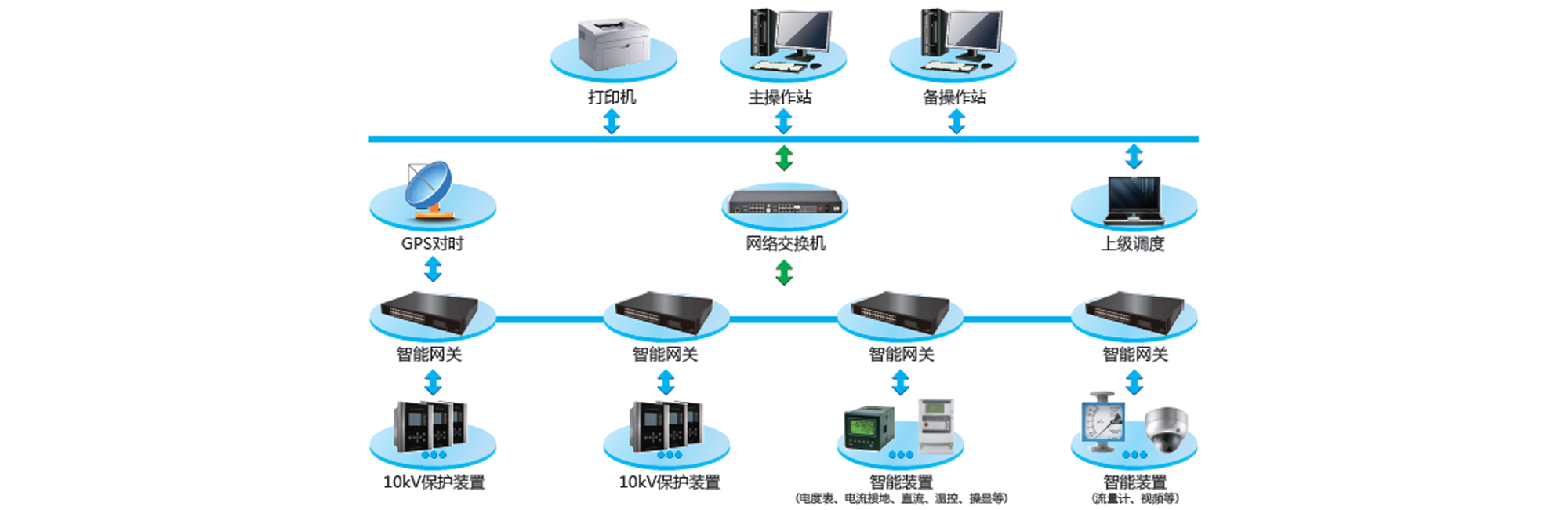

系统组成：
系统分三层结构：
设备层：通过微机保护、电力仪表、其他智能设备对电力线路、断路器等重要设备进行监测。
间隔层：对设备层智能设备的数据采集与传输。
管理层：通过应用功能展示电力运行状况。
系统功能：
|
模块 |
子模块 |
功能项 |
备注 |
|
基本功能 |
|||
|

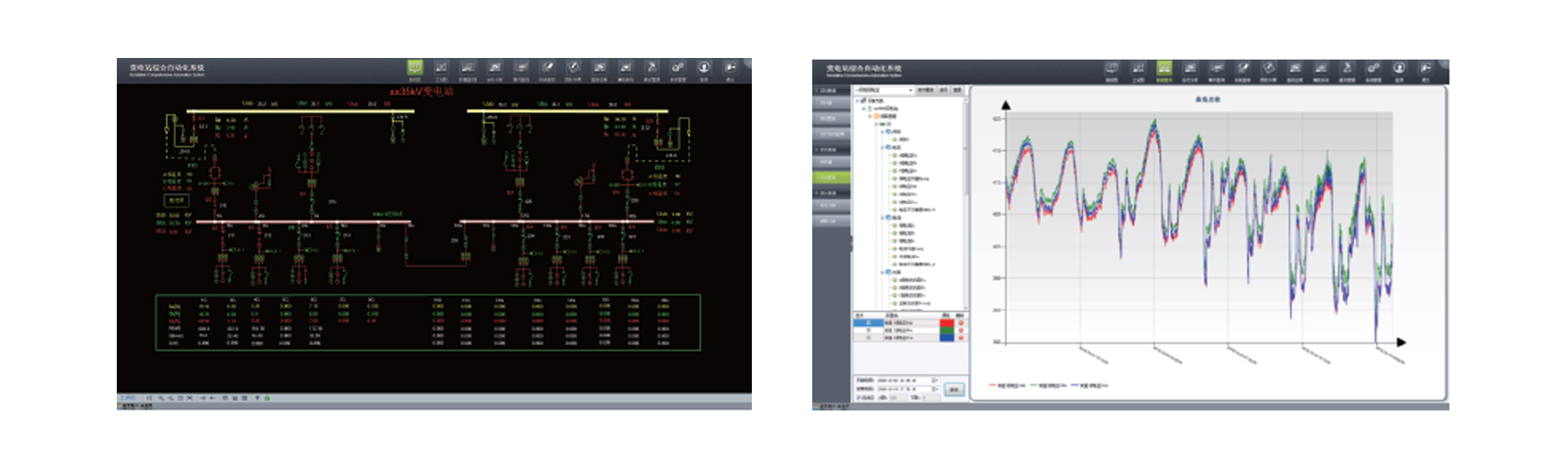

接线图 |
|
一次接线图、遥信、遥测、遥控等数据实时监控 |
|
|
工况图 |
|
通讯状况等实时监测 |
|
|
数据查询 |
实时数据 |
实时值 |
实时数据查询显示 |
|
实时图表 |
实时数据运行曲线显示 |
||
|
当日在线监测 |
当日整点数据曲线报表显示 |
||
|
历史数据 |
历史值 |
历史数据查询显示 |
|
|
历史图表 |
历史数据曲线报表显示 |
||
|
统计数据 |
开关次数 |
开关次数统计分析 |
|
|
越限次数 |
越限次数统计分析 |
||
|
运行分析 |
运行分析 |
日报 |
日整点数据曲线报表分析 |
|
周报 |
周数据曲线报表分析 |
||
|
月报 |
月数据曲线报表分析 |
||
|
季报 |
季数据曲线报表分析 |
||
|
年报 |
年数据曲线报表分析 |
||
|
对比分析 |
时间对标 |
同一设备不同时间数据对比分析，图表方式显示 |
|
|
设备对标 |
同一时间不同设备数据对比分析，图表方式显示 |
||
|
图形开票 |
|
图形创建操作票、打印、保存等 |
|
|
事件查询 |
事件查询 |
实时事件 |
实时事件告警、推送、查询 |
|
历史事件 |
历史事件查询，可按时间、事件类型等方式查询 |
||
|
报表查询 |
|
Excel报表模板，日、月、年报查询、导出、打印 |
|
|
高级应用 |
高级应用 |
电能质量 |
对监控点谐波含有率、电压畸变率等进行分析，并以图表方式展显 |
|
票库管理 |
操作票库查询、打印等管理 |
||
|
通讯管理 |
|
|
|
|
辅助系统 |
环境监控 |
环境监控 |
烟感、水浸、温湿度等环境实时监测 |
|
系统管理 |
系统管理 |
设备管理 |
设备档案管理 |
|
变量管理 |
|
||
|
用户管理 |
用户权限分配等管理 |
||
|
扩展功能 |
|||
|
视频监控 |
|
|
|
|
高级应用 |
高级应用 |
事故追忆 |
|
|
故障录波 |
|
||
|
定值管理 |
|
||
|
WEB接口 |
|
C/S、B/S架构并存，支持WEB发布，可在局域网或外网通过WEB浏览器查看系统实时数据、监控画面、历史数据等。 |
|
|
APP接口 |
|
提供APP客户端，可在手机上随时随地查看系统实时数据、监控画面、历史数据等。 |
|
|
协议开发 |
|
特殊非标协议开发 |
|
